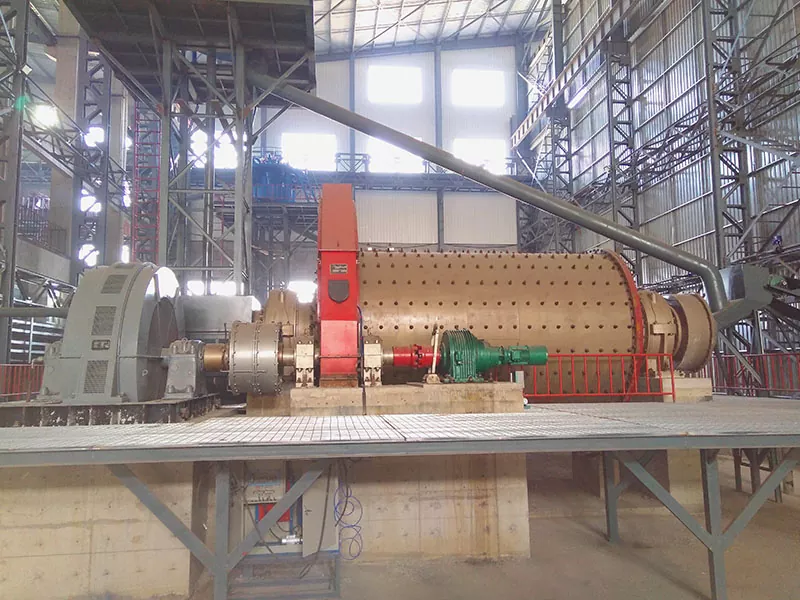

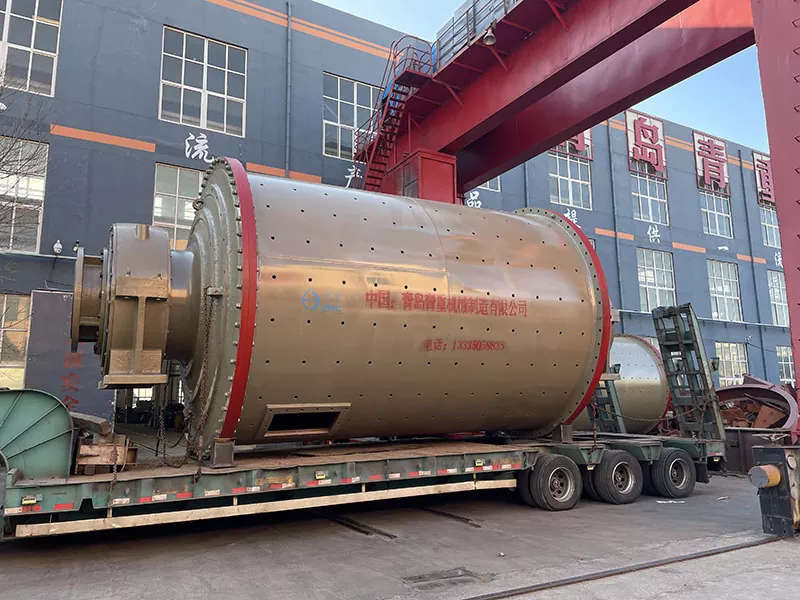

Våtslipande spillkulkvarn

EPISK, en känd fabrik och leverantör i Kina, presenterar Wet Grinding Overflow Ball Mill med garanterad kvalitet. Designad för högeffektiv malmslipning, den innehåller avancerade rullager för att sänka friktionen, förbättra hållbarheten och spara energi. Med stora utloppsportar, vågfoder och ett smörjsystem för oljedimma, ger den här utrustningen smidig drift, enkelt underhåll och tillförlitlig effekt. Idealisk för gruvdrift, mineralbearbetning och industriella tillämpningar, säkerställer den konsekvent, energieffektiv och högkapacitetsproduktion.

Nyckelfunktioner och fördelar

Rullningslager för minskad friktion

Wet Grinding Overflow Ball Mill antar stora dubbelradiga sfäriska rullager, som avsevärt minskar friktionen mellan de rörliga delarna. Denna design möjliggör smidigare drift, enklare start och underhåll, samtidigt som anmärkningsvärda energibesparingar uppnås.

Optimerad slipeffektivitet

Utrustad med ett vågfoder ökar kvarnen kontaktytan mellan malmediet och malmen, vilket förstärker malningseffekten. Det förbättrar också lyftförmågan för material inuti cylindern, vilket bidrar till högre genomströmning och lägre energiförbrukning.

Stor kapacitet och flexibel drift

Produkten har en stor utloppsport som stöder högre produktionskapacitet, från 0,5 t/h för små modeller upp till 800 t/h för stora enheter. Den integrerade ramkonstruktionen underlättar anläggningsbyggande och installation av utrustning, speciellt för enheter med en diameter på 2,1 meter eller mindre.

Avancerat smörjsystem

En smörjanordning för oljedimma säkerställer tillförlitlig smörjning av alla stora och små växlar, förhindrar stillestånd och förlänger utrustningens livslängd.

Arbetsprincip

Produkten fungerar enligt en kombination av slagkrafts- och självslipningsprinciper. Material kommer in i cylindern vid matningsänden och, drivet av cylinderns rotation, upplever det stötar från stålkulorna och självslipning i själva malmen. Kontinuerlig matning skapar tryck och flyttar materialet från matningsänden till utmatningsänden.

Bräddavloppsdesignen säkerställer att slurry naturligt flyter över den ihåliga axeln vid utloppsänden. Antispiralblad i det ihåliga skaftet returnerar överdimensionerade kulor och grov malm tillbaka till kvarnen för vidare malning. Strukturen innehåller flera komponenter:

· Matningsdel

· Huvudlager

· Roterande del

· Transmissionssystem (stora och små växlar)

· Luftkoppling

· Huvudmotor och långsam transmissionsenhet

· Packningsenhet

· Smörjsystem

· Elektriskt styrsystem

Denna integrerade design gör att den kan upprätthålla stabil drift, hög effektivitet och minskat underhållsbehov, vilket gör den lämplig för kontinuerlig, storskalig bearbetning.

Modellspecifikationer

Följande tabell presenterar detaljerade parametrar för EPIC Wet Grinding Overflow Ball Mill, vilket säkerställer att du väljer den bästa passformen för din verksamhet:

Energisparande och underhållsfördelar

1. 20–30 % energireduktion:

Genom att använda rullager istället för glidlager minskar det friktion och driftsenergikostnader.

2. Hållbara liners:

Wave liners förbättrar slipningseffektiviteten och minskar slitaget, vilket minimerar stilleståndstiden.

3. Enkel installation:

Inbyggd ramdesign stöder snabb installation och stabil drift.

4. Pålitlig smörjning:

Oljedimsmörjningssystem skyddar växlar och lager och förlänger livslängden.

Wet Grinding Overflow Ball Mill tillåter också operatörer att optimera slipkretsen med minimala manuella ingrepp, vilket säkerställer pålitlig, kontinuerlig produktion.

EPISK våtslipande överloppskulkvarn vs. vanliga alternativ

Applikation och industrianvändning

Denna produkt används allmänt i:

· Gruvdrift för malning av guld, koppar och andra malmer

· Mineralbearbetningsanläggningar som kräver finmalning

· Branscher som strävar efter att minska operativa energikostnader och underhåll

· Projekt som kräver utrustning för kontinuerlig drift med hög kapacitet

Den är särskilt lämpad för projekt där energieffektivitet, tillförlitlighet och långsiktig prestanda är avgörande.

Fabriksverifiering på plats av utländska kunder

Sydostasiatiska gruvpartners besökte EPIC:s Qingdao-fabrik för att inspektera och acceptera kulbruket före leverans. De kontrollerade brukets huvudlager, omkretsväxel, cylinderfoder och oljedimsmörjningssystem och granskade svets-, bearbetnings- och monteringskvalitet på plats. Tekniska samtal omfattade sedan kundens malmtyp, målfinhet, foderstorlek och genomströmning, plus installationsvägledning och långsiktigt underhåll. Godkännandet bekräftade utrustningens kvalitet och stärkte det långsiktiga samarbetet med våra sydostasiatiska partners — för för en kulkvarn är det enda riktiga beviset att se den före leverans.

Varför välja EPIC?

EPISKär erkänt som en ledande kinesisk tillverkare och leverantör av mineralbearbetningsutrustning. EPIC Wet Grinding Overflow Ball Mill representerar en pålitlig, energieffektiv och högpresterande lösning för gruv- och mineralbearbetningsindustrier över hela världen. Dess kombination av avancerad rullningsteknik, optimerad slipdesign och robust struktur gör det till det idealiska valet för moderna verksamheter som söker långsiktig produktivitet och kostnadsbesparingar. Att välja EPIC säkerställer:

· Erfarenhet och expertis:

Decennier av specialiserad ingenjörskonst inom slipverksdesign.

· Kvalitetssäkring:

Hållbara material, rigorösa tester och strikt kvalitetskontroll.

· Professionell support:

Konsultation, installationsvägledning och service efter försäljning.

· Anpassade lösningar:

Skräddarsydd utrustning för specifika malmtyper, produktionskapacitet och operativa krav.

FAQ

F1: Vad används produkten till?

Kulkvarnen används för finmalning av malm i mineralbearbetningsanläggningar. Den maler guld, koppar, järn, bly-zink och andra malmer genom att kombinera stålkulanslag med malmsjälvslipning. Bräddavloppsdesignen låter slammet flöda naturligt ut ur den ihåliga axeln, vilket gör den idealisk för kontinuerliga finslipningskretsar med hög kapacitet.

F2: Vad är skillnaden mellan en kulkvarn med överlopp och en kulkvarn med roster?

En kulkvarn för bräddavlopp släpper ut slam genom en ihålig axel vid utmatningsänden, medan en rostertömningskvarn använder en rostplatta för att hålla tillbaka grovt material. Bräddkvarnar är enklare i strukturen, lättare att underhålla och bättre lämpade för finmalning. Rostertömningskvarnar väljs vanligtvis för grovmalning eller när en lägre slamnivå krävs.

F3: Vilket kapacitetsområde stöder EPICs kulkvarn?

EPISKs kulkvarn stödjer ett kapacitetsområde från 0,5 t/h för små modeller upp till 800 t/h för stora enheter, vilket täcker laboratorie-, pilot- och fullskaliga produktionsbehov. För vanliga finslipningsprojekt är det typiska arbetsområdet 20–160 t/h.

F4: Hur mycket energi kan rullagerdesignen spara?

Genom att ersätta konventionella glidlager med stora dubbelradiga sfäriska rullager, minskar kvarnen friktionen mellan rörliga delar och minskar den operativa energiförbrukningen med 20–30 %. Det sänker också startvridmomentet, vilket innebär mjukare start och mindre påfrestning på motor och transmissionssystem.

F5: Vad är en wave liner och varför spelar den någon roll?

En vågfoder är en korrugerad foderplatta installerad inuti valscylindern. Dess vågform ökar kontaktytan mellan slipmedia och malm och förbättrar mediets lyftförmåga. Detta resulterar i högre malningseffektivitet, högre genomströmning och lägre energiförbrukning per ton malm.

F6: Vad gör oljedimsmörjningssystemet?

Oljedimmasmörjsystemet levererar en kontinuerlig, kontrollerad oljedimma till omkretsväxeln, kugghjulet och huvudlagren. Det förhindrar metall-till-metall-kontakt, minskar slitage, undviker oplanerade stillestånd och förlänger livslängden på transmissionssystemet – särskilt viktigt för bruk som körs 24/7 på avlägsna gruvplatser.

F7: Vad är den maximala matningsstorleken och utmatningsstorleken?

Den maximala matningsstorleken beror på modellen. För EPICs PE- och PEX-serier sträcker sig matningsstorlekarna från 80 mm till 1 020 mm, och det justerbara utloppsområdet är 5–300 mm. För finmalningskretsar är kvarnen vanligtvis ihopkopplad med en kross och klassificerare för att kontrollera slutproduktens storlek.

F8: Kan bruket anpassas för en specifik malmtyp eller projekt?

Ja. EPIC tillhandahåller skräddarsydda lösningar baserade på malmtyp, målfinhet, matningsstorlek, genomströmning, platshöjd, strömförsörjning och installationsförhållanden. Anpassade alternativ inkluderar cylinderstorlek, foderprofil, lagertyp, drivkonfiguration och styrsystem, plus installationsvägledning på plats och långsiktigt underhållsstöd.

F9: Vad är installations- och underhållskravet?

För enheter med en diameter på 2,1 m eller mindre förenklar den inbyggda ramkonstruktionen civil konstruktion och förkortar installationstiden. Rutinunderhåll omfattar huvudsakligen linerinspektion, kontroller av smörjsystem och övervakning av växelslitage. Oljedimsmörjningssystemet minskar manuella ingrepp och håller kvarnen igång pålitligt med minimal stilleståndstid.

F10: Vad är ledtiden och hur får jag en offert?

Normal ledtid är vanligtvis 30–60 dagar beroende på modell och orderkvantitet. För att få en offert, skicka oss din malmtyp, foderstorlek, målfinhet, erforderlig kapacitet (t/h), platsförhållanden och strömförsörjning. Vårt ingenjörsteam kommer att rekommendera rätt modell och ge en fullständig offert.

F11: Kan utländska kunder inspektera bruket före leverans?

Ja. EPIC välkomnar utländska kunder att besöka sin produktionsbas i Qingdao för fabriksinspektion på plats och utrustningsgodkännande före leverans. Kunder kan granska huvudlager, omkretsväxel, cylinderfoder, oljedimsmörjningssystem och svets-, bearbetnings- och monteringskvalitet. Tekniska samtal omfattar malmtyp, målfinhet, foderstorlek, genomströmning, installationsvägledning och långsiktigt underhåll.

F12: Varför välja EPIC framför andra kulkvarnsleverantörer?

EPISK har decennier av specialiserad ingenjörskonst inom slipverksdesign, använder hållbara material och strikt kvalitetskontroll, och tillhandahåller konsultation, installationsvägledning och service efter försäljning. The Wet Grinding Overflow Ball Mill kombinerar rullningsteknik, wave liner design och oljedimsmörjning för att ge 20–30 % energibesparingar och pålitlig långsiktig prestanda.
